Ανακατασκευή πανομοιότυπη από ένα υπάρχον εξάρτημα.

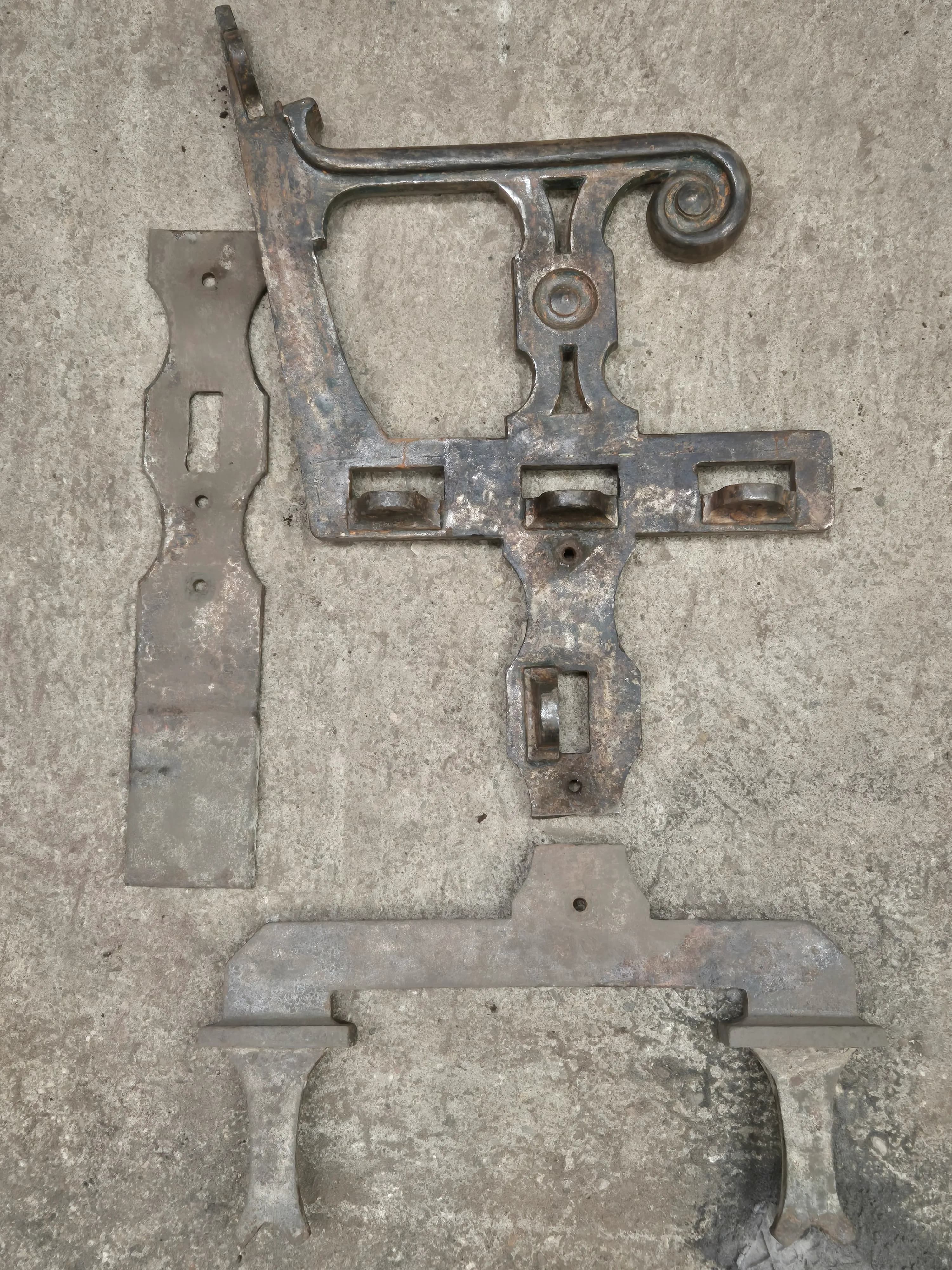

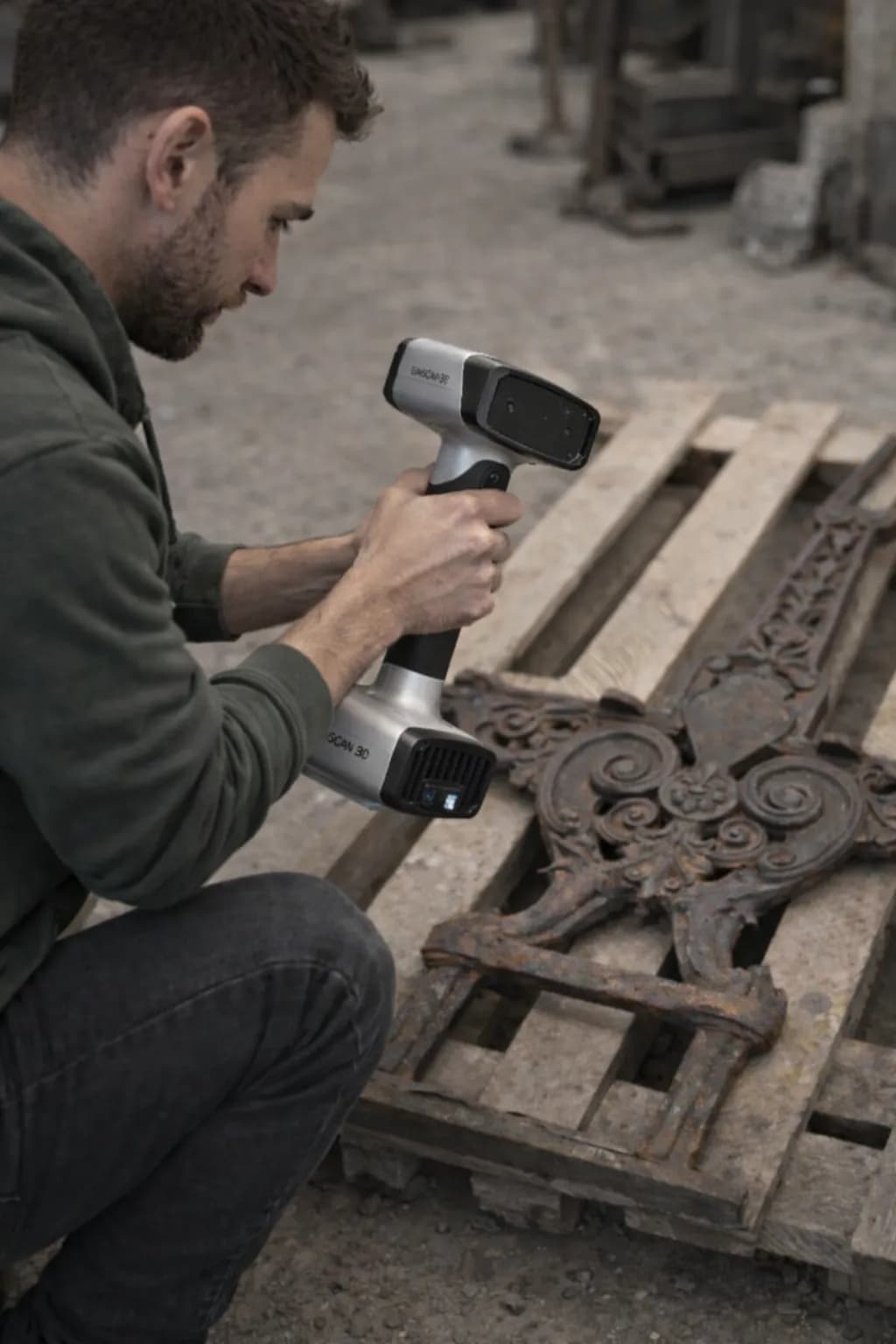

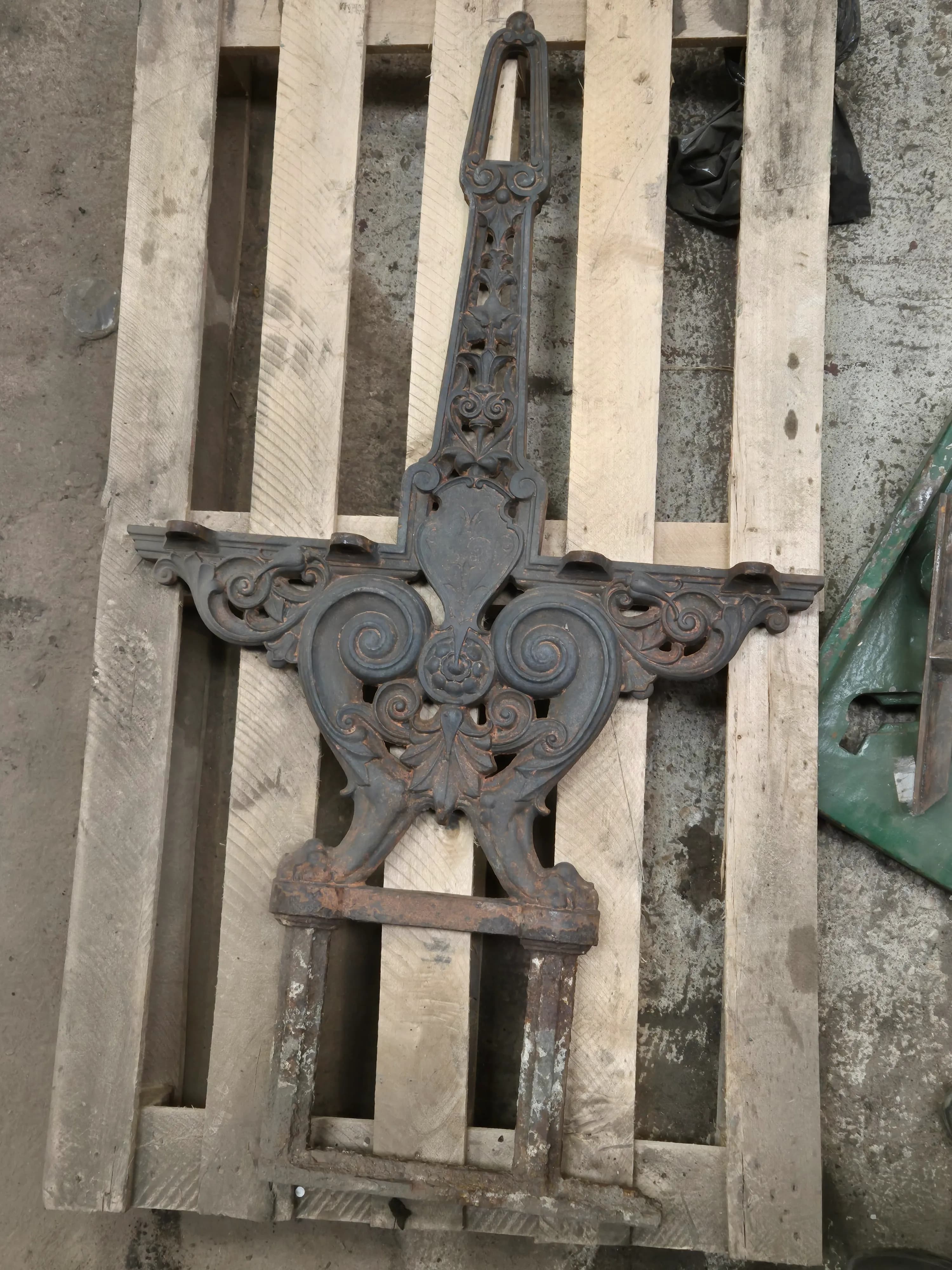

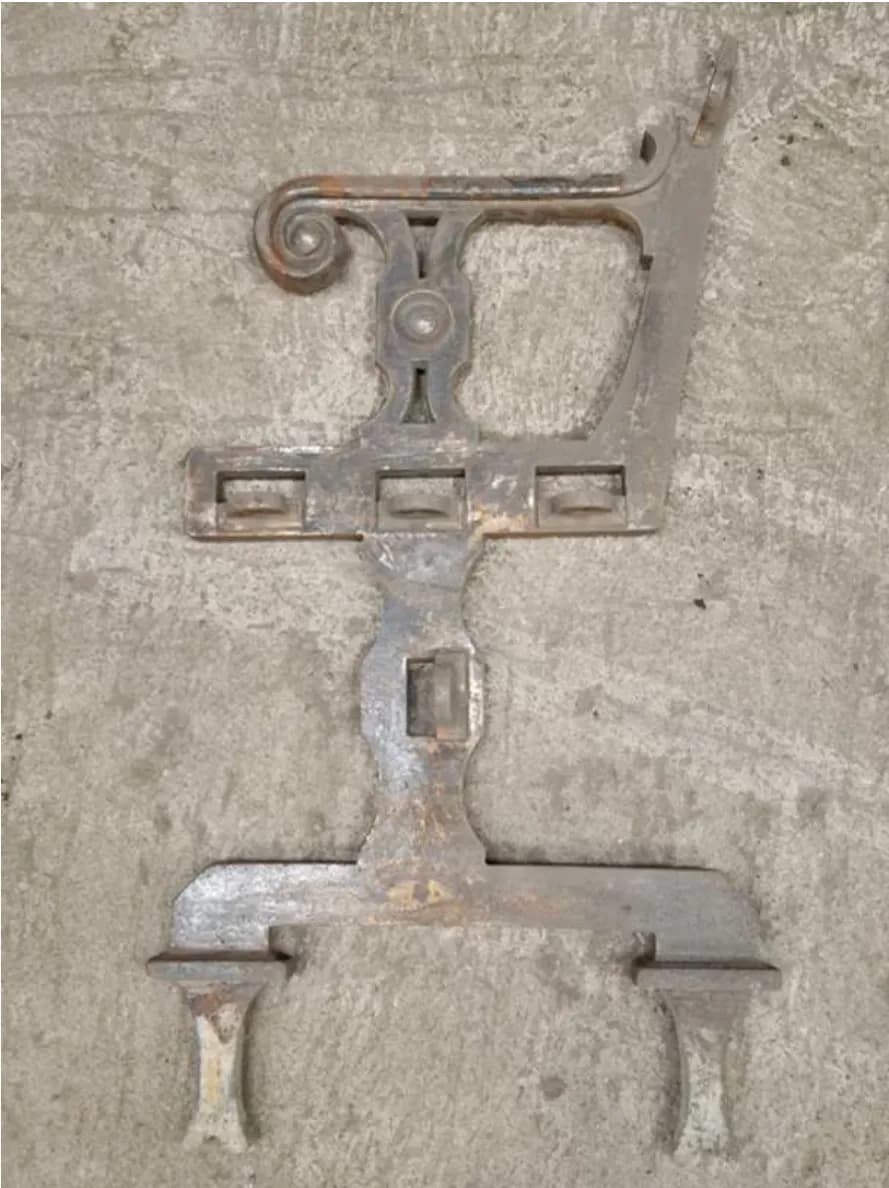

Σάρωση 3D του Υφιστάμενου Αντικειμένου: Η Ακριβής Ψηφιοποίηση

Το πρώτο κρίσιμο βήμα είναι να προετοιμάσουμε και να σαρώσουμε σχολαστικά το αρχικό αντικείμενο. Η επιφάνειά του καθαρίζεται για να διασφαλιστεί μια βέλτιστη λήψη.

Η χρήση ενός σαρωτή 3D επιτρέπει την εξαιρετικά ακριβή αποτύπωση των ελάχιστων λεπτομερειών: πολύπλοκ

• Πιστή αποτύπωση των μορφών και των υφών
• Δημιουργία ενός νέφους σημείων υψηλής ανάλυσης
• Σεβασμός της πρωτότυπης γεωμετρίας, συμπεριλαμβανομένης και της ιστορίας της

Στόχος: Να αποκτήσουμε ένα ακριβές ψηφιακό αντίγραφο, που θα χρησιμεύσει ως βάση για την αναπαραγωγή.

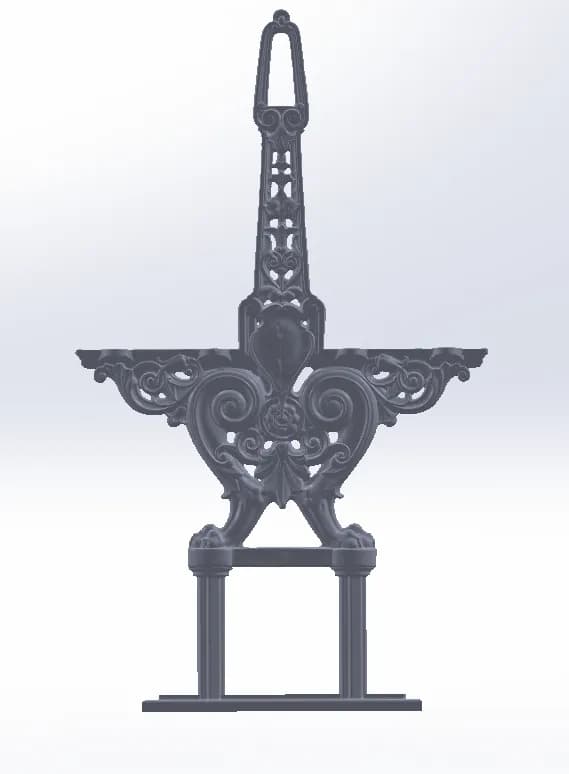

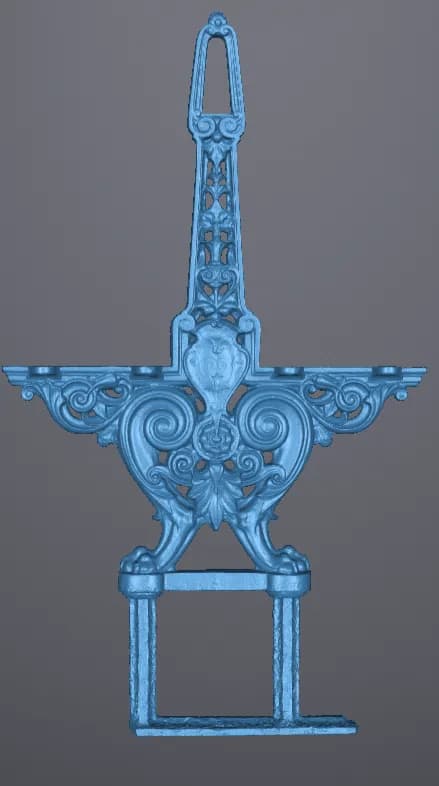

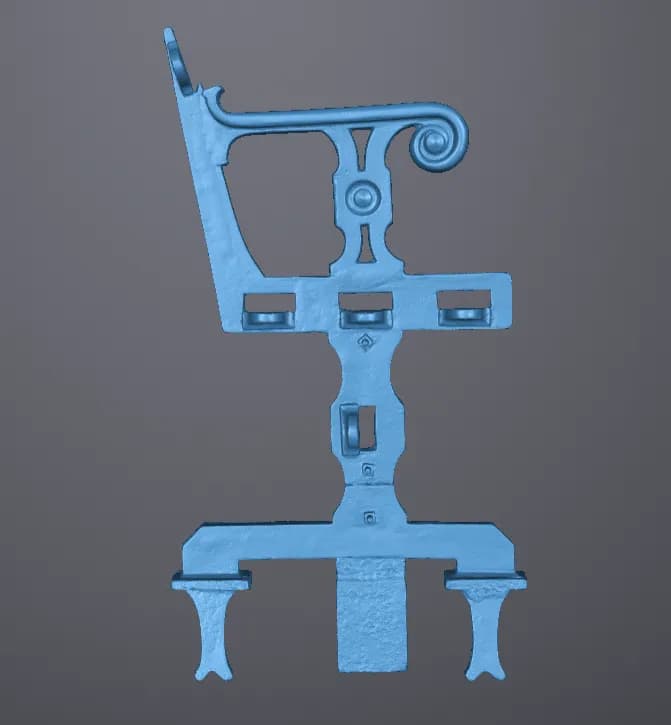

Αντίστροφη Μηχανική: Από το Νέφος Σημείων στο Βελτιστοποιημένο Μοντέλο

Το νέφος σημείων που λαμβάνεται κατά τη σάρωση μεταφέρεται στη συνέχεια σε ένα γραφείο μελετών. Εκεί είναι που η αντίστροφη μηχανική αποκτά όλο της το νόημα. Το ακατέργαστο ψηφιακό μοντέλο επεξεργάζεται περαιτέρω με λογισμικά Σχεδιασμού με τη Βοήθεια Υπολογιστή (ΣΒΥ).

• Καθαρισμός και βελτιστοποίηση του νέφους σημείων.
• Ακριβής ανακατασκευή των επιφανειών για ένα στερεό μοντέλο 3D.
• Επιδιόρθωση ατελειών λόγω φθοράς ή θραύσεων.
• Τεχνική προσαρμογή για τη χύτευση (κλίσεις αποκαλούπωσης, απαραίτητα υπερπάχη για την αποκαλούπωση, συνυπολογισμός της συστολής του υλικού).

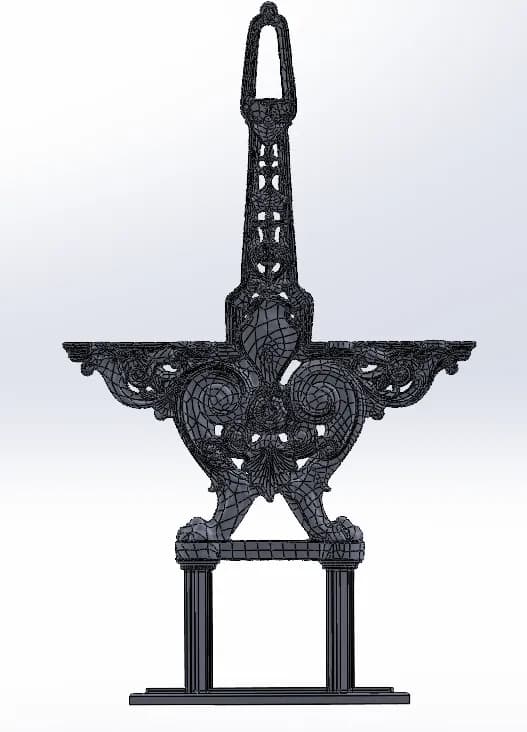

Αποτέλεσμα: Ένα τρισδιάστατο μοντέλο οπτικά πιστό στο πρωτότυπο, αλλά τεχνικά έτοιμο για τη διαδικασία χύτευσης.

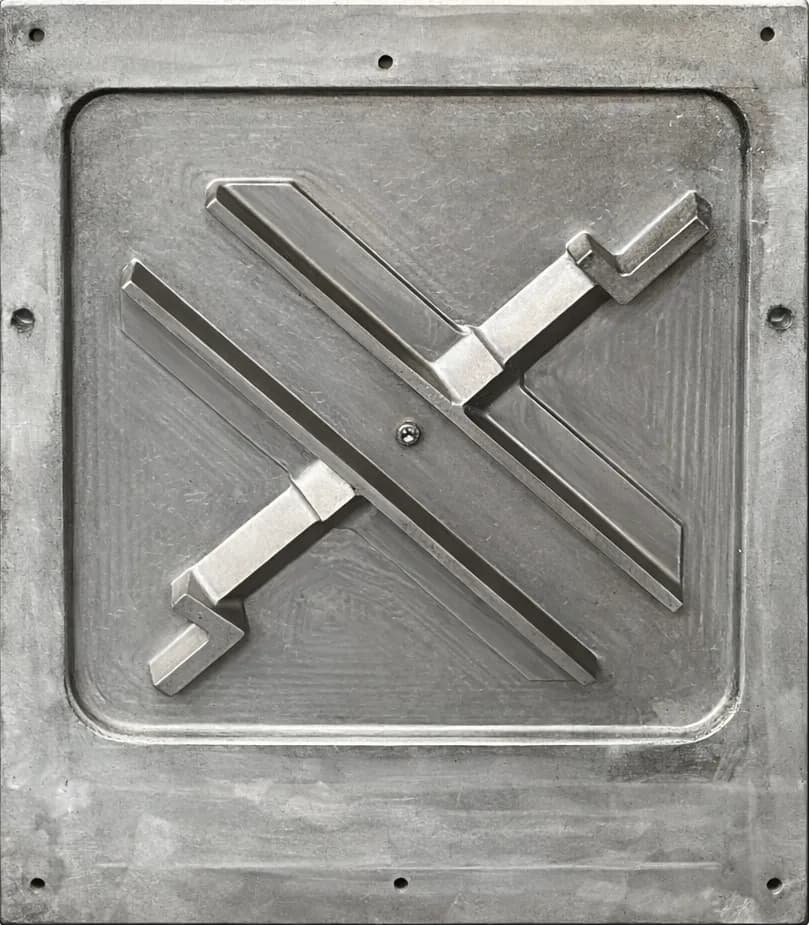

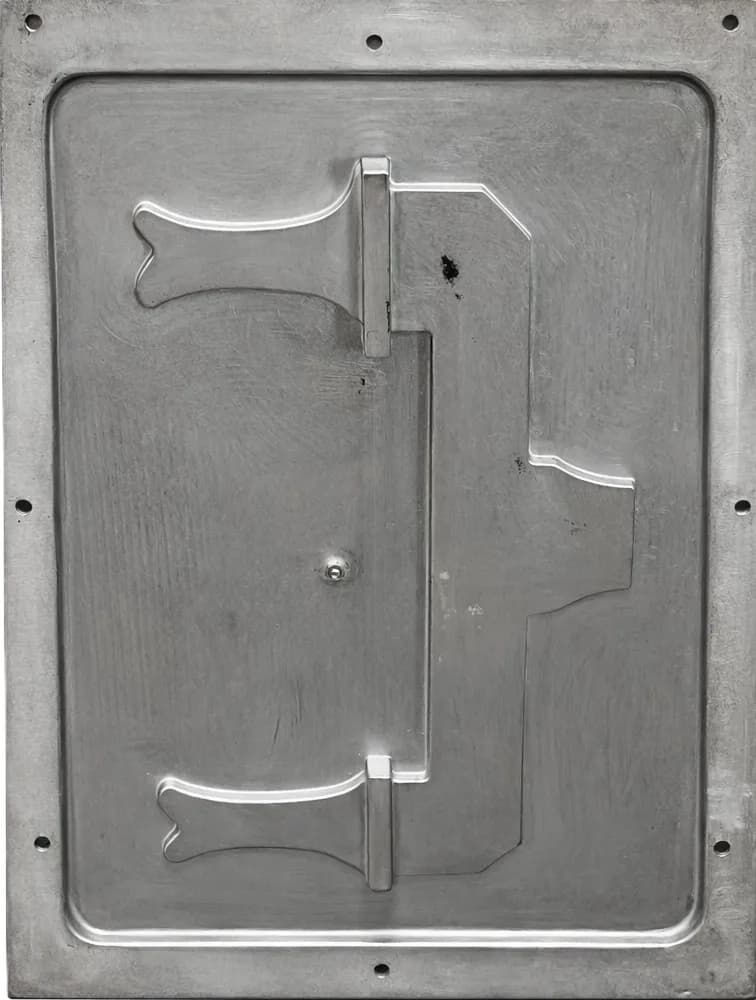

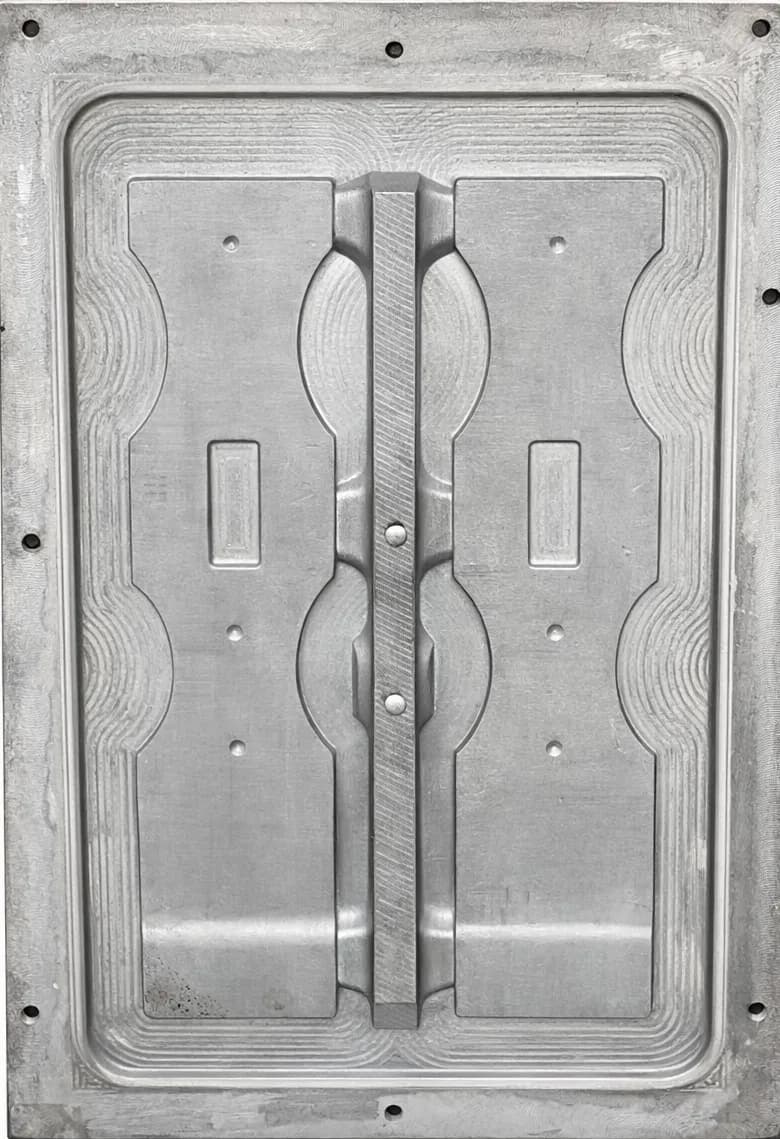

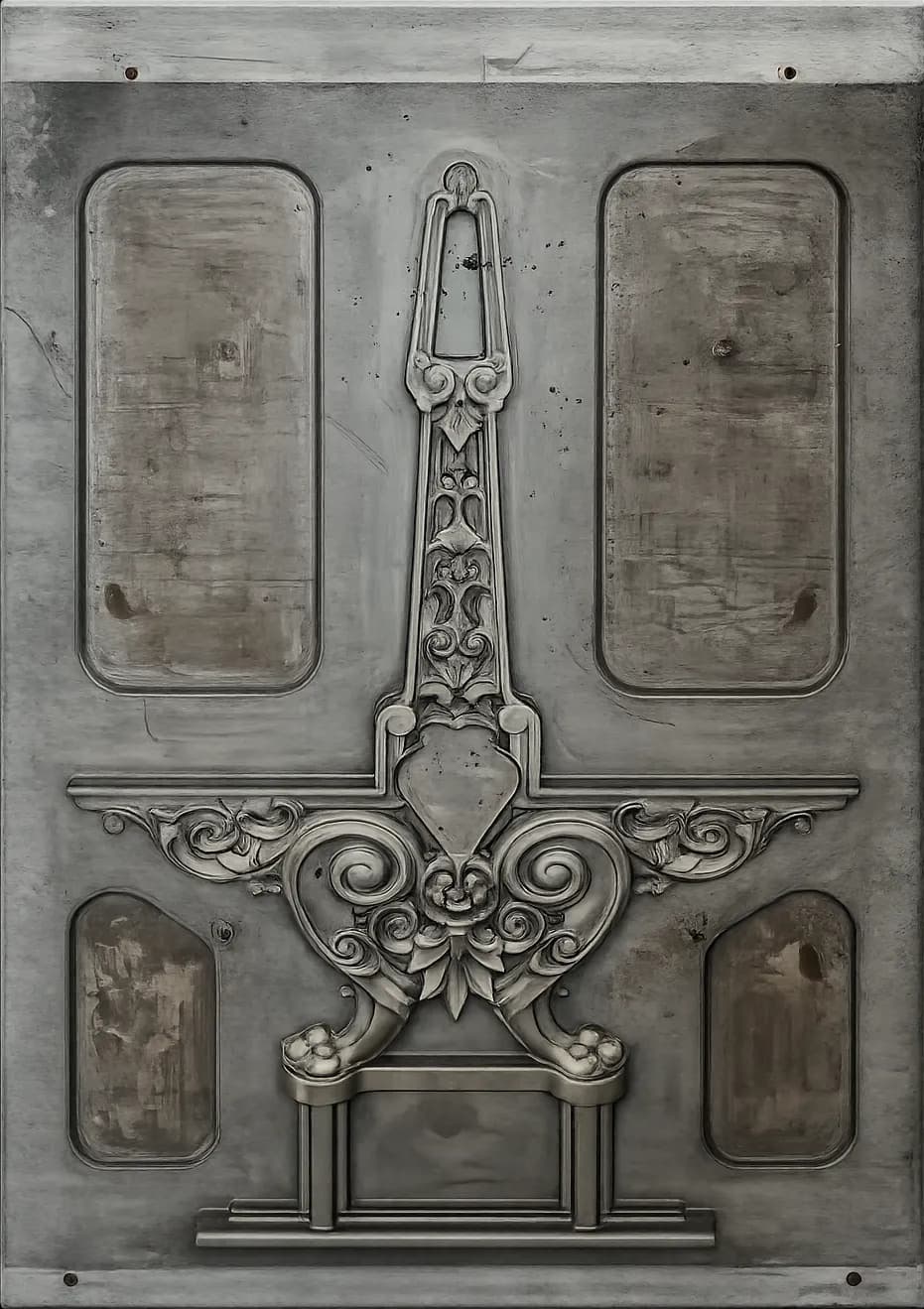

Δημιουργία Φυσικού Μοντέλου

Αυτό το στάδιο μπορεί να παραλειφθεί χάρη στη νέα μας τεχνολογία εκτύπωσης αμμοκαλουπιών, χωρίς να απαιτεί

Από το βελτιστοποιημένο αρχείο 3D, κατασκευάζεται ένα μοντέλο, που αποκαλείται επίσης φυσικό καλούπι.

Πριν δημιουργήσουμε το ίδιο το καλούπι, κατασκευάζουμε ένα πρότυπο. Αυτό είναι το «πιστό αντίγραφο» του τελικού

• Η Γραμμή Χωρισμού: γραμμή διαχωρισμού μεταξύ του άνω και του κάτω μέρους του καλουπιού. Πρέπει να τοποθετηθεί έξυπνα για να επιτρέψει την αφαίρεση του μοντέλου χωρίς να αποκολληθεί η άμμος.
• Οι τροφοδότες: δεξαμενές υγρού μετάλλου. Καθώς το μέταλλο συστέλλεται κατά την ψύξη, ο τ
• Το Σύστημα Χύτευσης: δίκτυο καναλιών που οδηγεί το υγρό μέταλλο προς την κοιλότητα του τεμαχίου. Πρέπει να είναι σχεδιασμένο έτσι ώστε το μέταλλο να εισέρχεται χωρίς αναταράξεις.

Αποτέλεσμα: Ένα 3D μοντέλο οπτικά πιστό στο πρωτότυπο, αλλά τεχνικά έτοιμο για τη διαδικασία χύτευσης.

Χύτευση στην Άμμο – Λήψη Αποτυπώματος στην Άμμο

Το μοντέλο τοποθετείται στη συνέχεια προσεκτικά σε ένα καλούπι χύτευσης.

Η άμμος χύτευσης συμπιέζεται γύρω του, δημιουργώντας ένα τέλειο αρνητικό αποτύπωμα.

ο εξοπλισμός είναι έτοιμος, τον χρησιμοποιούμε για να δημιουργήσουμε το κενό (την κοιλότητα) μέσα στο οποίο θα χυθεί

Χύτευση σε άμμο: συμπιέζεται ένα μείγμα άμμου και συνδετικού υλικού (κόλλας) γύρω από το πρότυπο.

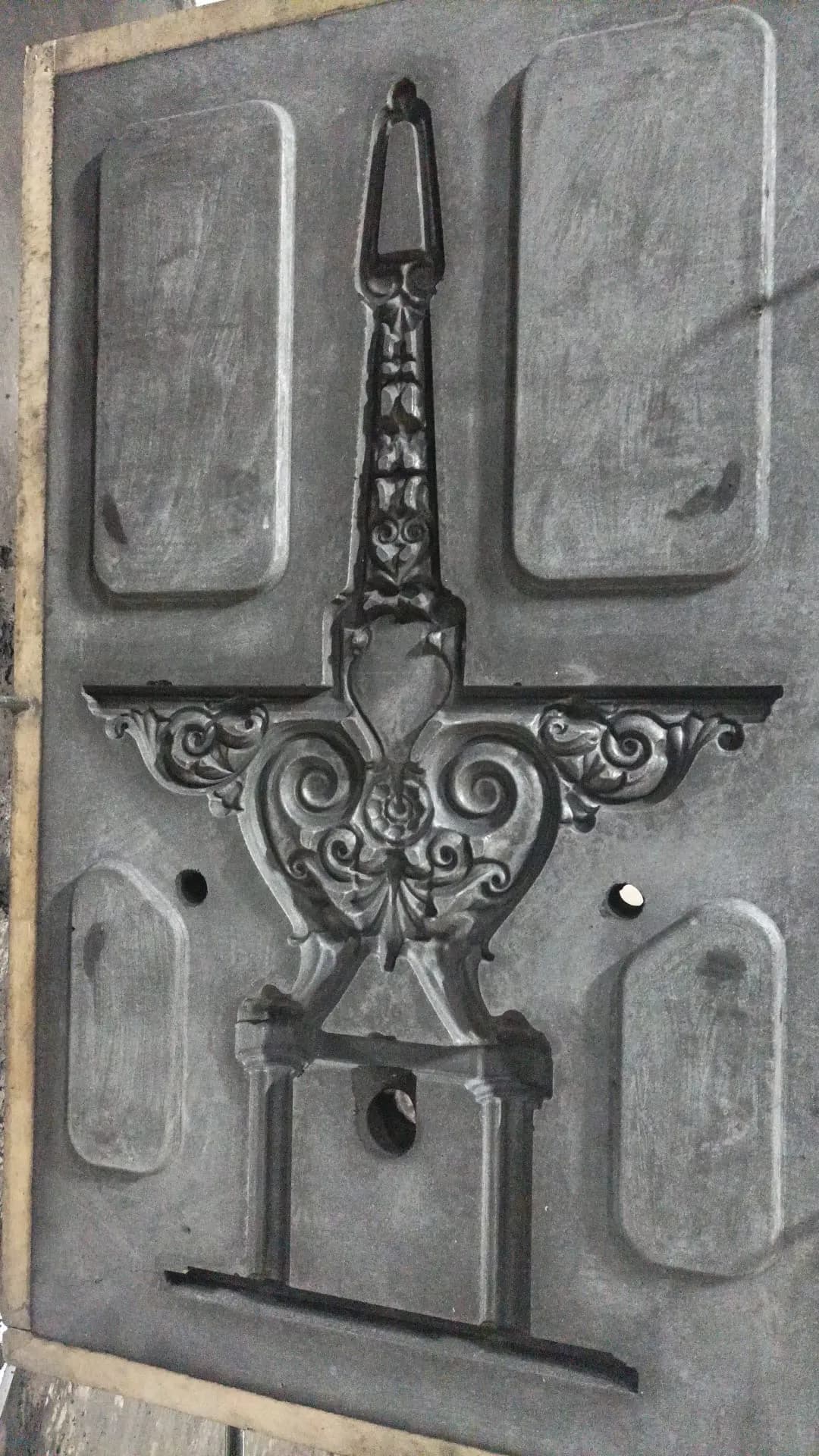

Ξεκαλούπωμα του μοντέλου: ανοίγουμε το καλούπι, αφαιρούμε το φυσικό μοντέλο, και μένει μια τέλεια

Η Χύτευση του Χυτοσιδήρου : Η Μαγεία της Μεταμόρφωσης

Η στιγμή της χύτευσης είναι το αποκορύφωμα αυτής της διαδικασίας. Το μέταλλο θερμαίνεται σε ακραίες θερμοκρασίες σε κλίβανο, φτάνοντας στην τέλεια υγρή του κατάσταση. Οι χυτήρες, με χιλιομετρική ακρίβεια, χύνουν τότε αυτό το πυρακτωμένο μέταλλο στο προετοιμασμένο καλούπι από άμμο.

Σε αυτό το στάδιο, το ακατέργαστο υλικό παίρνει την ακριβή και λεπτομερή μορφή του μελλοντικού ποδιού πάγκου, ακολουθώντας κάθε απόχρωση του αρχικού τρισδιάστατου μοντέλου.

• Το τήγμα φέρεται σε υψηλή θερμοκρασία για βέλτιστη ρευστότητα.
• Ελεγχόμενη έκχυση στα κανάλια του καλουπιού.
• Πλήρης και ομοιογενής πλήρωση των αποτυπωμάτων.
• Αργή και ελεγχόμενη ψύξη για την αποφυγή εσωτερικών τάσεων.

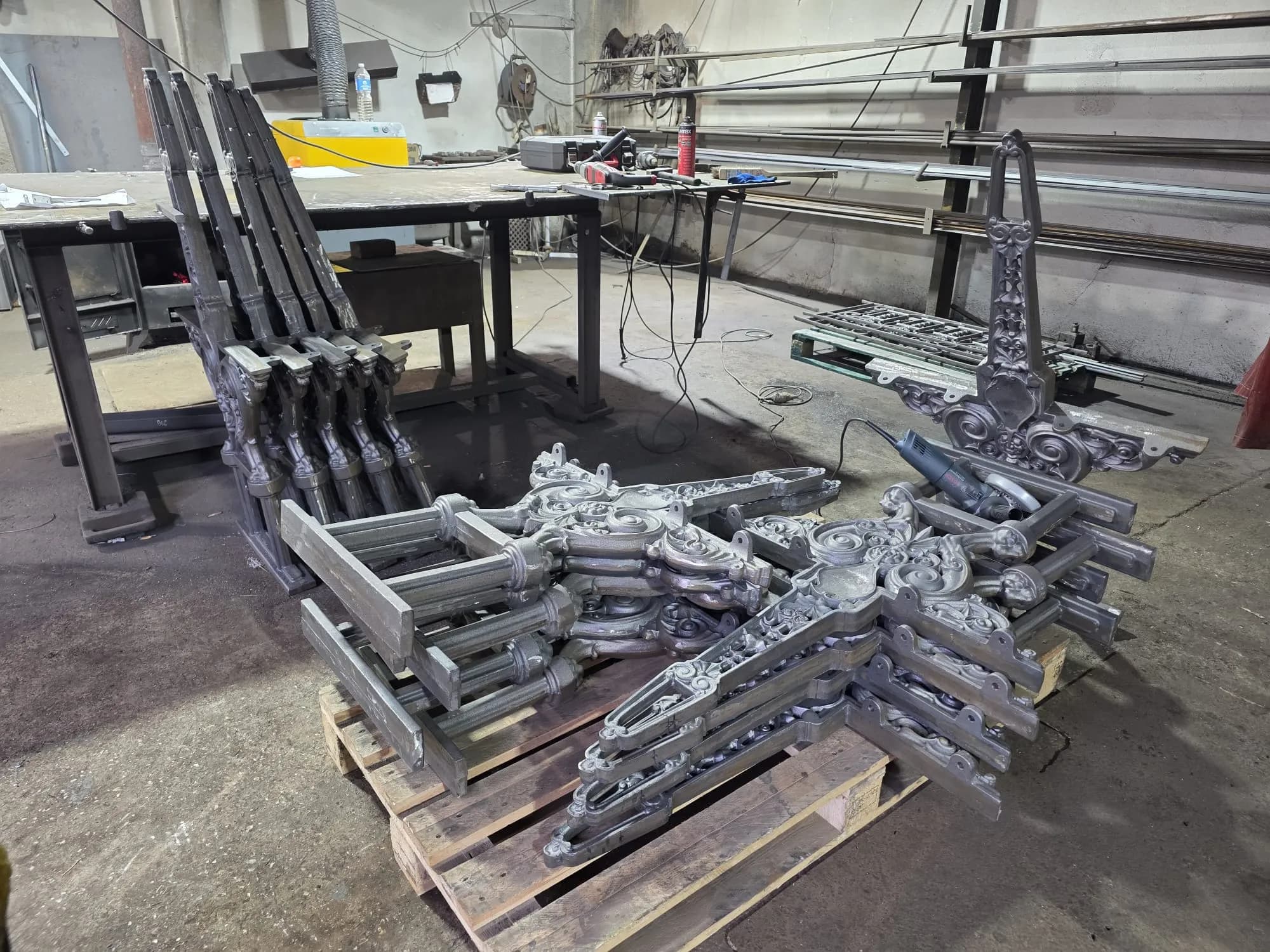

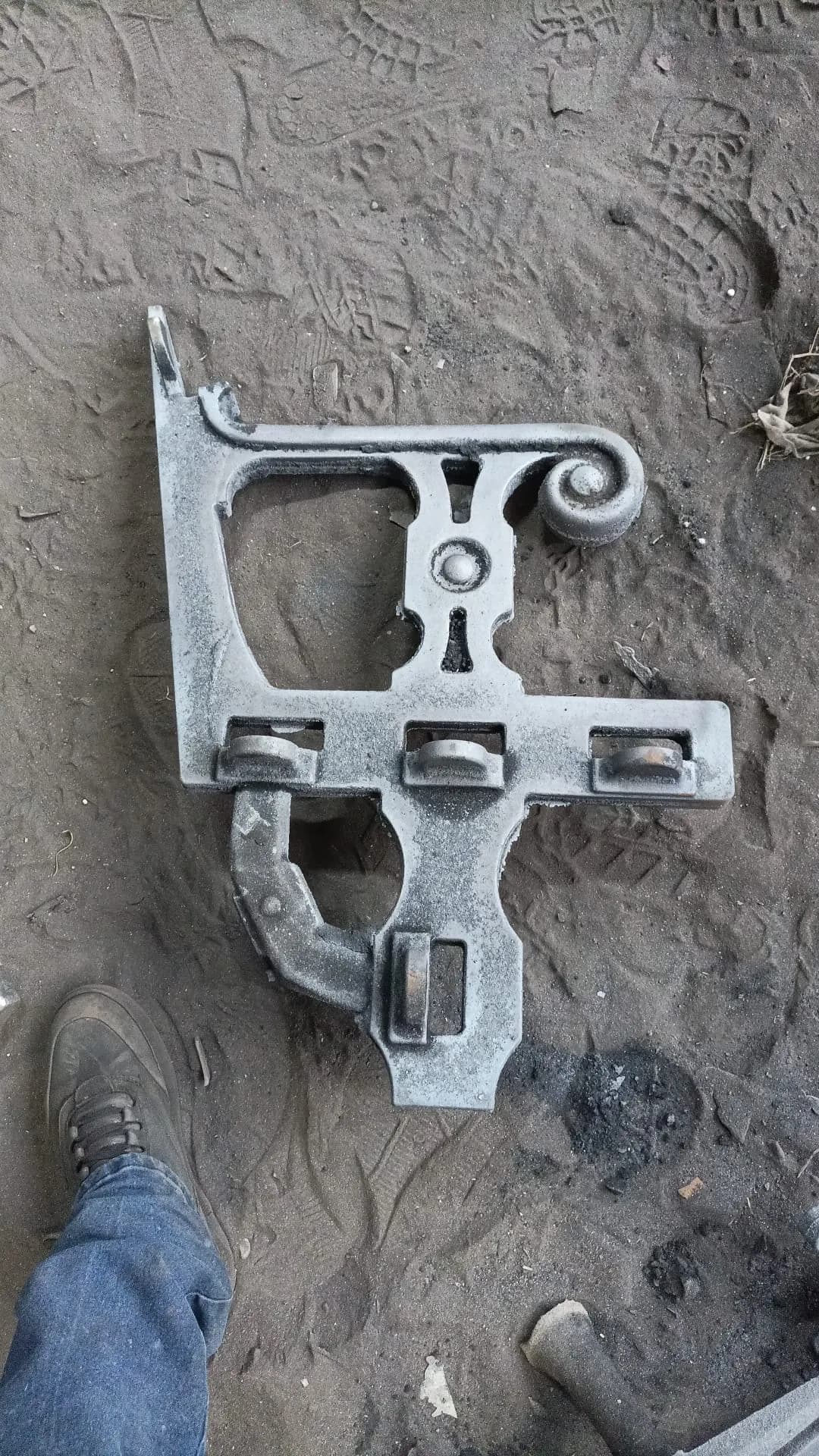

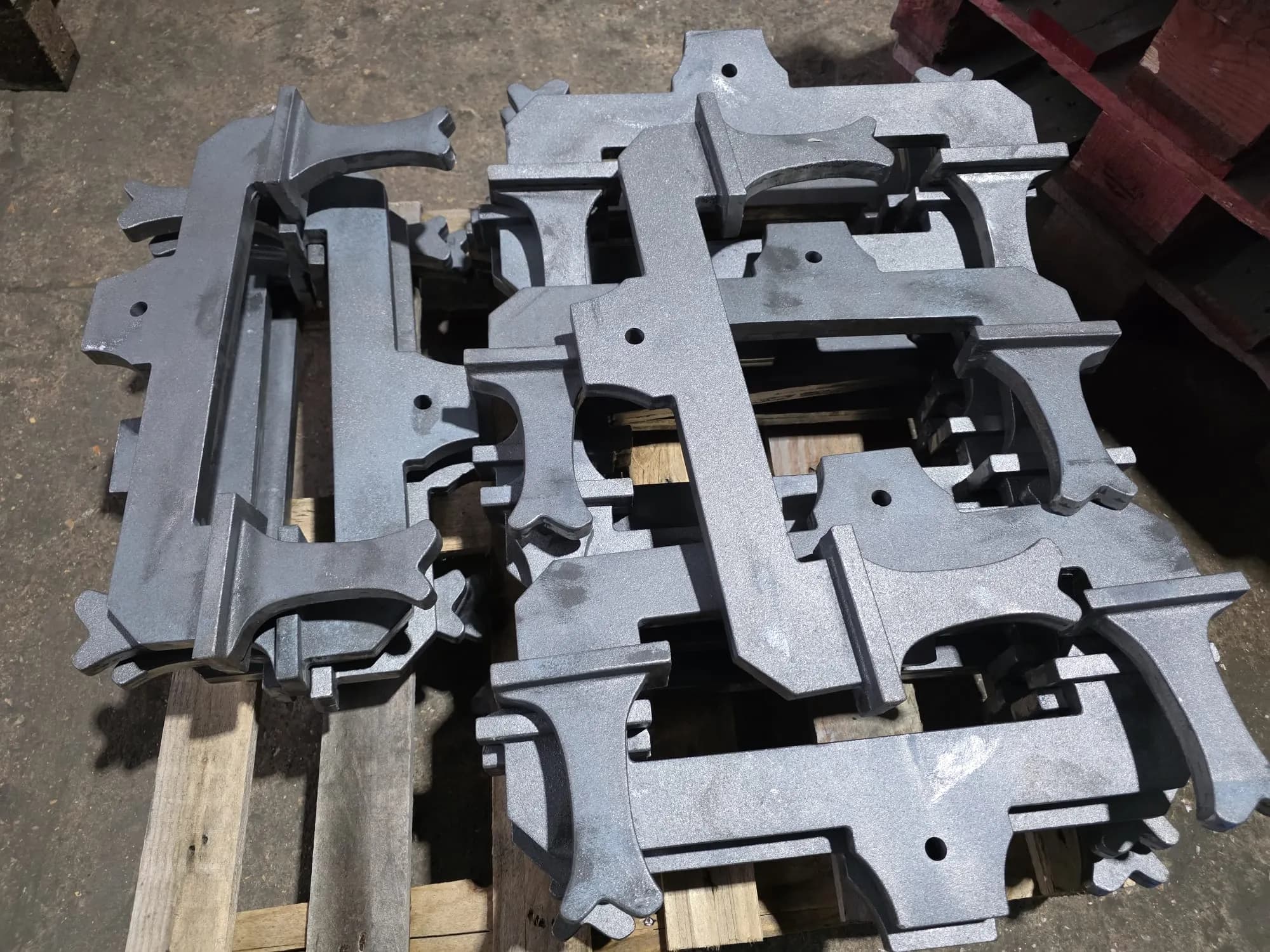

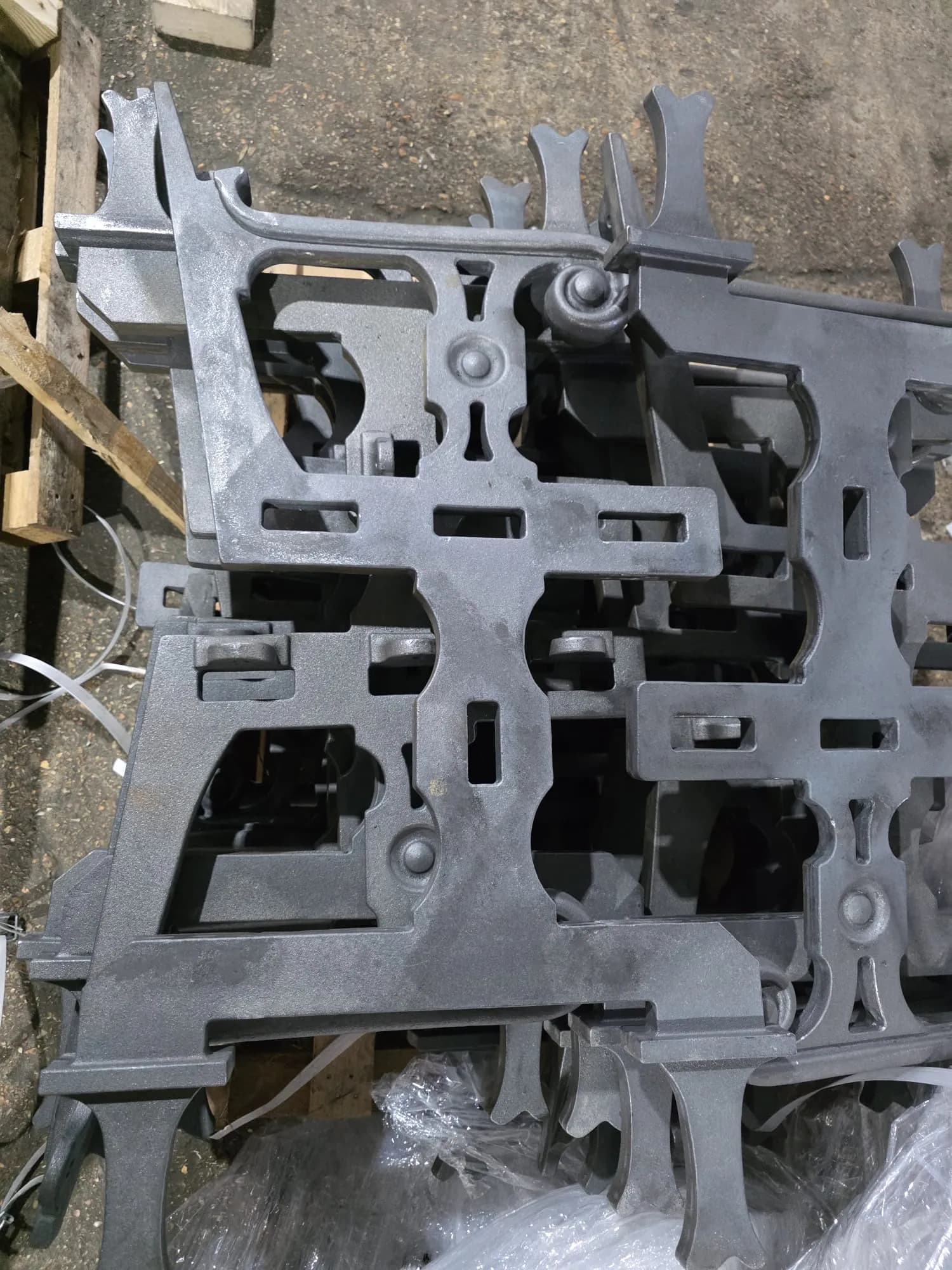

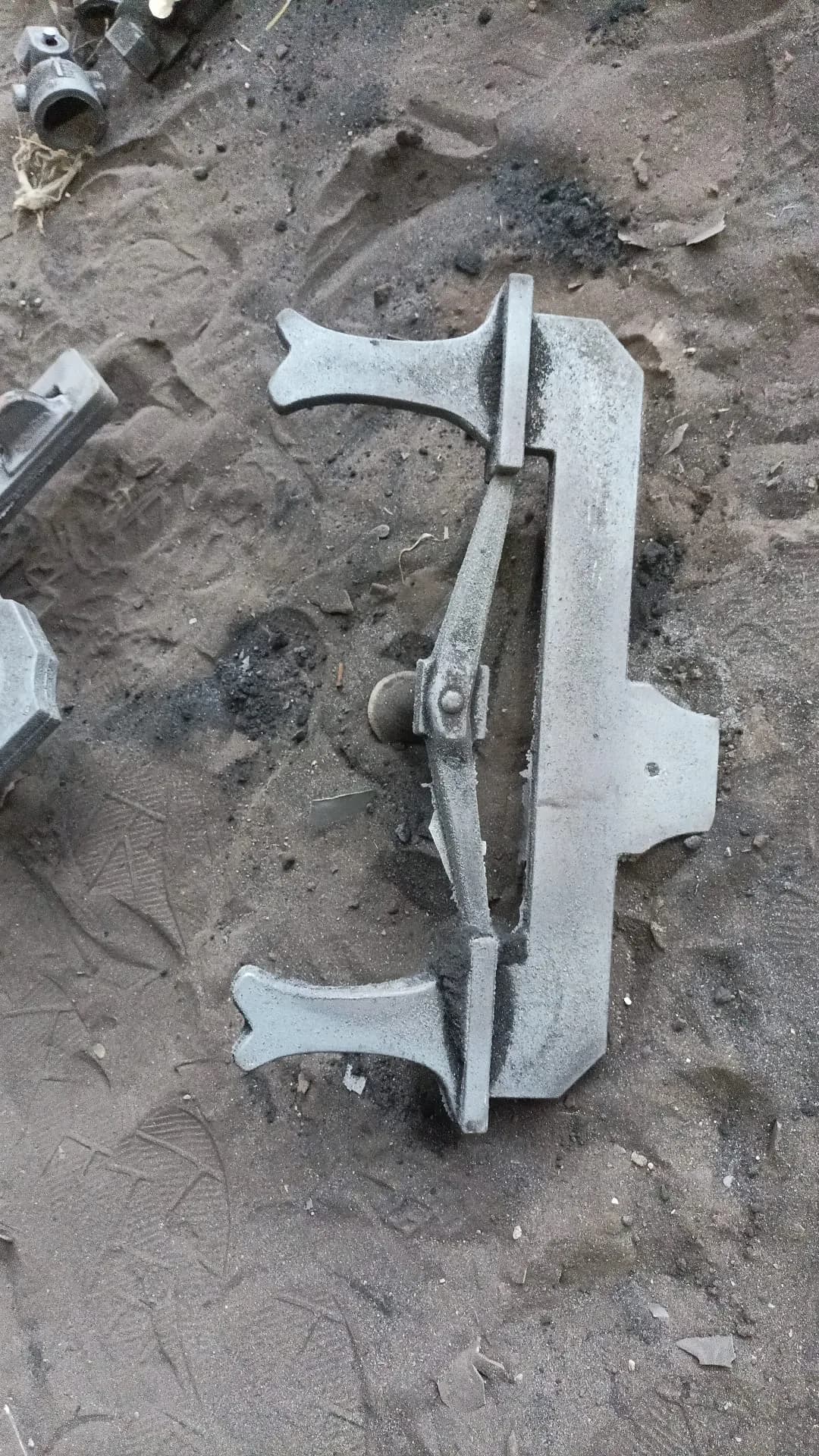

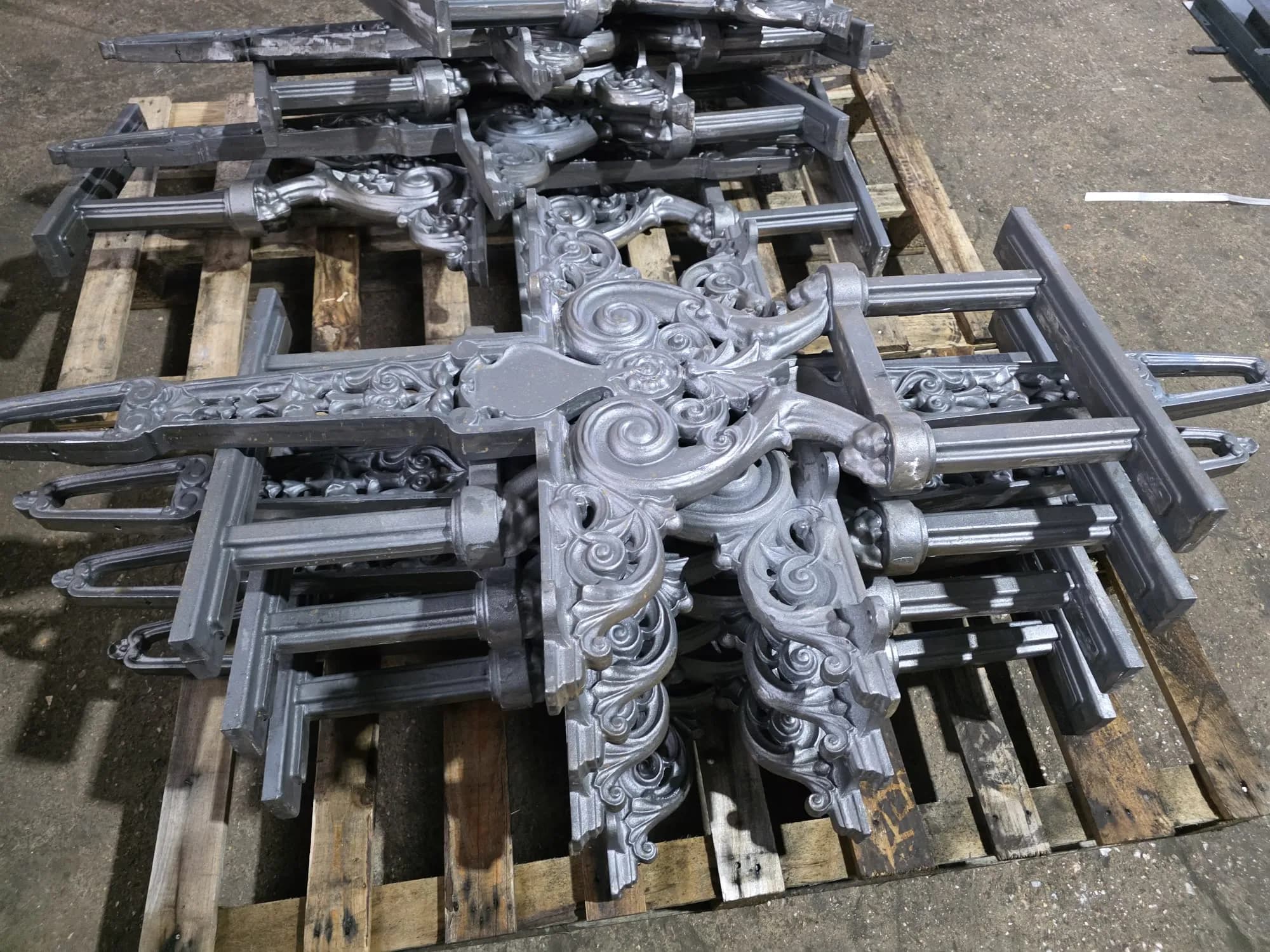

Αποκαλούπωμα και Φινιρίσματα: Αποκαλύπτοντας το Έργο

Μόλις το μέταλλο ψυχθεί και στερεοποιηθεί, το τεμάχιο απελευθερώνεται από το καλούπι του. Αυτό το στάδιο, που ονομάζεται αποκαλούπωμα, περιλαμβάνει το σπάσιμο του καλουπιού από άμμο για να αποκαλυφθεί το χυτό τεμάχιο.

Η διαδικασία συνεχίζεται με μια σειρά βασικών εργασιών φινιρίσματος:

Τα στάδια ολοκλήρωσης

• Αποκαλούπωμα: προσεκτικό σπάσιμο του καλουπιού και ανάκτηση του τεμαχίου.
• Απογρέζωμα: κοπή των πλεοναζόντων αυλών χύτευσης και μασελοτών.
• Λείανση: χειροκίνητη ή μηχανική απολάσπωση για τη λείανση των επιφανειών και την απομάκρυνση των ατελειών.
• Ποιοτικός έλεγχος: διενεργείται ένας αυστηρός οπτικός και διαστασιακός έλεγχος για να διασφαλιστεί η τέλεια συμμόρφωση με το πρωτότυπο.
